二极管广泛应用于各类电子产品中，常见的失效现象为短路，机理为过压击穿、静电击穿、过流\过功率烧毁等。本文介绍了二极管的另一种失效现象：漏电。其失效机理为芯片芯片表面存在Ag的电化学迁移，使芯片表面形成漏电通道，从而导致稳压二极管漏电失效。

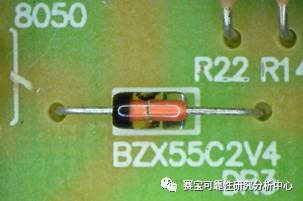

      样品接收态形貌

关键词

二极管、反向漏电、银迁移

案例正文

1        案例背景

样品为抽油烟机电源板上的玻璃封装二极管，在整机使用约半年左右的时间后失效，具体表现为二极管电压波动或压降过低，失效现象在工作一段时间有恢复的情况，将恢复的稳压二极管放入高温高湿环境中，失效现象会再现。

2    分析方法简述

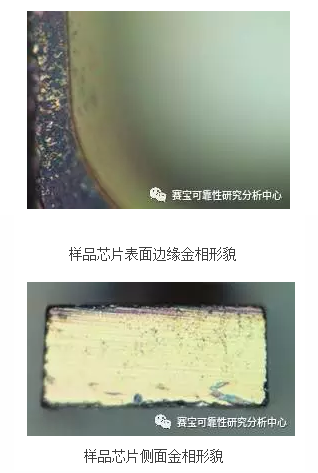

电学测试样品反向漏电流过大。将样品机械开封，对开封后样品芯片表面进行金相和SEM观察，芯片表面未见明显的过电烧毁和机械损伤形貌，芯片正表面的边缘处和芯片侧面可见明显的金属光泽异常物质。金属光泽物质在失效样品芯片表面呈云状扩大，成长，能谱图显示异常物质主要成份为金属Ag，可知芯片表面存在Ag迁移。

3    结果与讨论

样品反向漏电过大，且恢复的样品在高温高湿环境下失效能复现，为不稳定失效，说明失效与潮气有关。内部检查，发现金属光泽物质在失效样品芯片表面呈云状扩大，成长，能谱图显示异常物质主要成份为金属Ag，还含有厨房环境常见的Cl、Na、K等外来元素（在潮气环境下以离子态存在），可知芯片表面存在Ag的电化学迁移（银电化学迁移的要素：电场、潮气和离子），银电化学迁移形成了漏电通道，导致二极管在现场使用时呈现不稳定失效特征。

4    建议

由于二极管玻璃封装工艺，很难保证其密封性，而且玻璃封装二极管内部含Ag，Ag是活泼金属，容易迁移，建议在厂商更换二极管的封装形式，将玻璃封装的二极管更换成的不含银焊料的贴片式塑料封装二极管。
