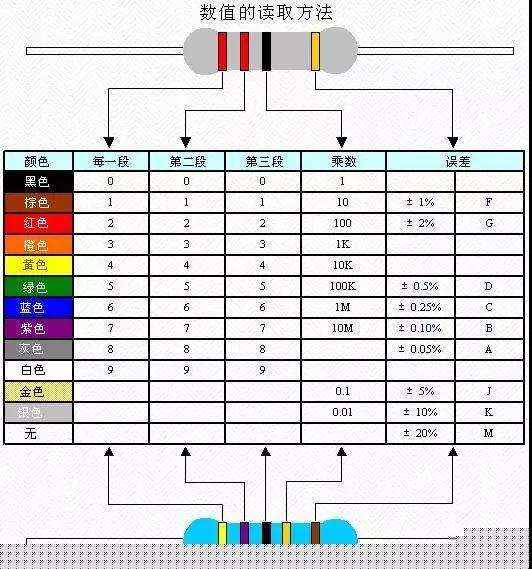

贴片电阻的阻值识别：（在通常的贴片电阻电阻表面都标识数字，或用字母来表示，阻值数法如下。
1、第一、二位数代表的是电阻的实数。
2、第三位开始的数字如是0就代表几十欧（10~99欧之间）列：100就为10欧的电阻、990为99欧的电阻。 3、第三位开始的数字如是1就代表几百欧（100~999欧之间）例：101为100欧、151为150欧、951为950欧。 4、第三位开始的数字如是2就代表几千欧（1000~9999欧之间）例：102为1K、152为1.5K、992为9.9K。 5、第三位开始的数字如是3就代表几十K（10K~99K之间）例：103为10K、223为22K、993为99K。 6、第三位开始的数字如是4就代表几百K（100K~999K之间）例：104为100K、204为200K、854为850K。 7、第三位开始的数字如是5就代表几M（1M~9.9之间）例：105为1M、155为1.5M\955为9.5M。 8、第三位开始的数字如是6就代表十M（100K~999K之间）例：106为10M\566为56M。 9、对于四个数字的标法就是前三位为实数,第四位为倍数.1001为1K、1002为10K、1005为10M。
电容器
电容：是表征电容器容纳电荷的本领的物理量。我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。电容的符号是C。
电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。
用C表示电容，电容单位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10*6uF=10*12pF
1法拉（F）=1000000微法（μF）1微法（μF）=1000纳法（nF）=1000000皮法（pF）
电容器的型号命名方法：国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。依次分别代表名称、材料、分类和序号。
电解电容器的极性判别方法：用万用表测量就可以了，先把电解电容放电，然后将表笔接到两端，摆动大的那次就对了，但要注意：指针表的正极对的是电容的负极，数字表相反，而且，两次测量之间，电容必须放电。
用引脚长短来区别正负极长脚为正，短脚为负；电容上面有标志的黑块为负极。在PCB上电容位置上有两个半圆，涂颜色的半圆对应的引脚为负极。
电容器的分类：
按照其极性分为二大类：有极性电容器（如电解电容）和无极性电容器。
按照结构分三大类：固定电容器、可变电容器和微调电容器。 按电解质分类有：有机介质电容器、无机介质电容器、电解电容器和空气介质电容器等。 按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。
电容器容量标示：
1、直标法：用数字和单位符号直接标出。如01uF表示0.01微法，有些电容用“R”表示小数点，如R56表示0.56微法。
2、文字符号法：用数字和文字符号有规律的组合来表示容量。如p10表示0.1pF,1p0表示1pF,6P8表示6.8pF,2u2表示2.2uF。 3、色标法：用色环或色点表示电容器的主要参数，电容器的色标法与电阻相同。
电容器偏差标志符号：+100%-0--H、+100%-10%--R、+50%-10%--T、+30%-10%--Q、+50%-20%--S、+80%-20%--Z。
常用电容器：铝电解电容器、钽电解电容器、薄膜电容器、瓷介电容器、独石电容器、纸质电容器、微调电容器、陶瓷电容器、玻璃釉电容器、云母和聚苯乙烯介质电容器。
电感器
电感器：电感线圈是由导线一圈*一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
在电子制作中虽然使用得不是很多，但它们在电路中同样重要。电感器和电容器一样，也是一种储能元件，它能把电能转变为磁场能，并在磁场中储存能量。电感器用符号L表示，它的基本单位是亨利（H），常用毫亨（mH）为单位。
电感器的分类：
按电感形式分类：固定电感、可变电感。
按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。
按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
电感器作用特性：它经常和电容器一起工作，构成LC滤波器、LC振荡器等。另外，人们还利用电感的特性，制造了阻流圈、变压器、继电器等；电感器的特性恰恰与电容的特性相反，它具有阻止交流电通过而让直流电通过的特性。
收音机上就有不少电感线圈，几乎都是用漆包线绕成的空心线圈或在骨架磁芯、铁芯上绕制而成的。有天线线圈（它是用漆包线在磁棒上绕制而成的）、中频变压器（俗称中周）、输入输出变压器等等。
常用电感器：单层线圈、蜂房式线圈、铁氧体磁芯和铁粉芯线圈、铜芯线圈、色码电感器、阻流圈（扼流圈）、偏转线圈。
变压器：是由铁芯和绕在绝缘骨架上的铜线圈线构成的。绝缘铜线绕在塑料骨架上，每个骨架需绕制输入和输出两组线圈。线圈中间用绝缘纸隔离。绕好后将许多铁芯薄片插在塑料骨架的中间。这样就能够使线圈的电感量显著增大。
变压器利用电磁感应原理从它的一个绕组向另儿个绕组传输电能量。变压器在电路中具有重要的功能：耦合交流信号而阻隔直流信号，并可以改变输入输出的电压比；利用变压器使电路两端的阻抗得到良好匹配，以获得最大限度的传送信号功率。
继电器：就是电子机械开关，它是用漆包铜线在一个圆铁芯上绕几百圈至几千圈，当线圈中流过电流时，圆铁芯产生了磁场，把圆铁芯上边的带有接触片的铁板吸住，使之断开第一个触点而接通第二个开关触点。
当线圈断电时，铁芯失去磁性，由于接触铜片的弹性作用，使铁板离开铁芯，恢复与第一个触点的接通。因此，可以用很小的电流去控制其他电路的开关。整个继电器由塑料或有机玻璃防尘罩保护着，有的还是全密封的，以防触电氧化。
半导体器件
半导体：是一种具有特殊性质的物质，它不像导体一样能够完全导电，又不像绝缘体那样不能导电，它介于两者之间，所以称为半导体。半导体最重要的两种元素是硅（读“gui”）和锗（读“zhe”）。

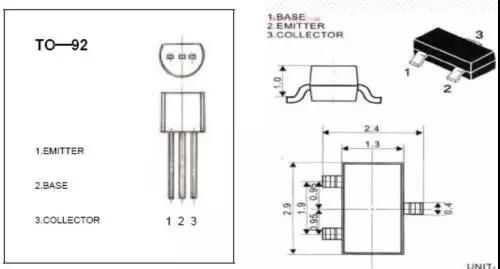

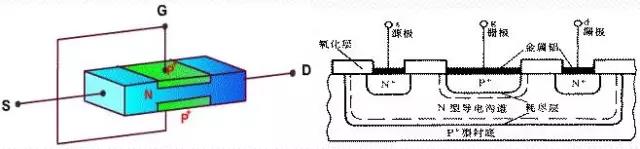

半导体分类：半导体主要分为二极管、三极管、可控硅、集成电路。
二极管分类：用于稳压的稳压二极管，用于数字电路的开关二极管，用于调谐的变容二极管，以及光电二极管等，最常看见的是发光二极管、整流二极管……二极管在电路中用“D”表示；发光二极管用“LED”表示；稳压二极管用“Z”表示。
二极管极性判别：
（1）普通二极管：一般把极性标示在二极管的外壳上。大多数用一个不同颜色的环来表示负极，有的直接标上“-”号。
（2）发光二极管的极性判别可以从管脚和管子内部结构来判别，如果管脚不是被剪过的，目前普遍认为发光二极管的长管脚是正极，短管脚是负极，和立式电解电容的极性辨别是一致的。从管芯内部结构来看，管芯是由大小瓣两部分组成，大瓣上有一圆锥坑以便聚光提高亮度，中间通过一细金属线将两瓣连在一起，与管芯小瓣部分相接的是长脚正极，与管芯大瓣部分相接是短脚负极。
（3）万用表欧姆档来判断,当正向导通时电阻值小，用黑表笔连接的就是二极管的正极。顺口溜叫“黑小正、红大负”。
普通二极管的检测：二极管的极性通常在管壳上注有标记，如无标记，可用万用表电阻档测量其正反向电阻来判断（一般用R×100或×1K档）。
普通发光二极管的检测：（1）利用具有×10kΩ挡的指针式万用表可以大致判断发光二极管的好坏。正常时，二极管正向电阻阻值为几十至200kΩ,反向电阻的值为∝。如果正向电阻值为0或为∞，反向电阻值很小或为0，则易损坏。这种检测方法，不能实地看到发光管的发光情况，因为×10kΩ挡不能向LED提供较大正向电流。

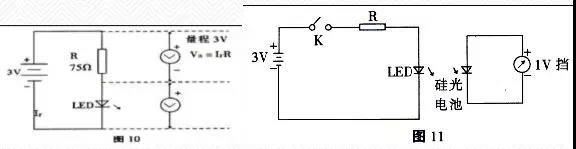

（2）用3V稳压源或两节串联的干电池及万用表（指针式或数字式皆可）可以较准确测量发光二极管的光、电特性。为此可按图10所示连接电路即可。如果测得VF在1.4～3V之间，且发光亮度正常，可以说明发光正常。如果测得VF=0或VF≈3V，且不发光，说明发光管已坏。
红外发光二极管的检测：由于红外发光二极管，它发射1～3μm的红外光，人眼看不到。通常单只红外发光二极管发射功率只有数mW，不同型号的红外LED发光强度角分布也不相同。红外LED的正向压降一般为1.3～2.5V。正是由于其发射的红外光人眼看不见。
所以利用上述可见光LED的检测法只能判定其PN结正、反向电学特性是否正常，而无法判定其发光情况正常否。为此，最好准备一只光敏器件（如2CR、2DR型硅光电池）作接收器。用万用表测光电池两端电压的变化情况。来判断红外LED加上适当正向电流后是否发射红外光。其测量电路如图所示。 |
